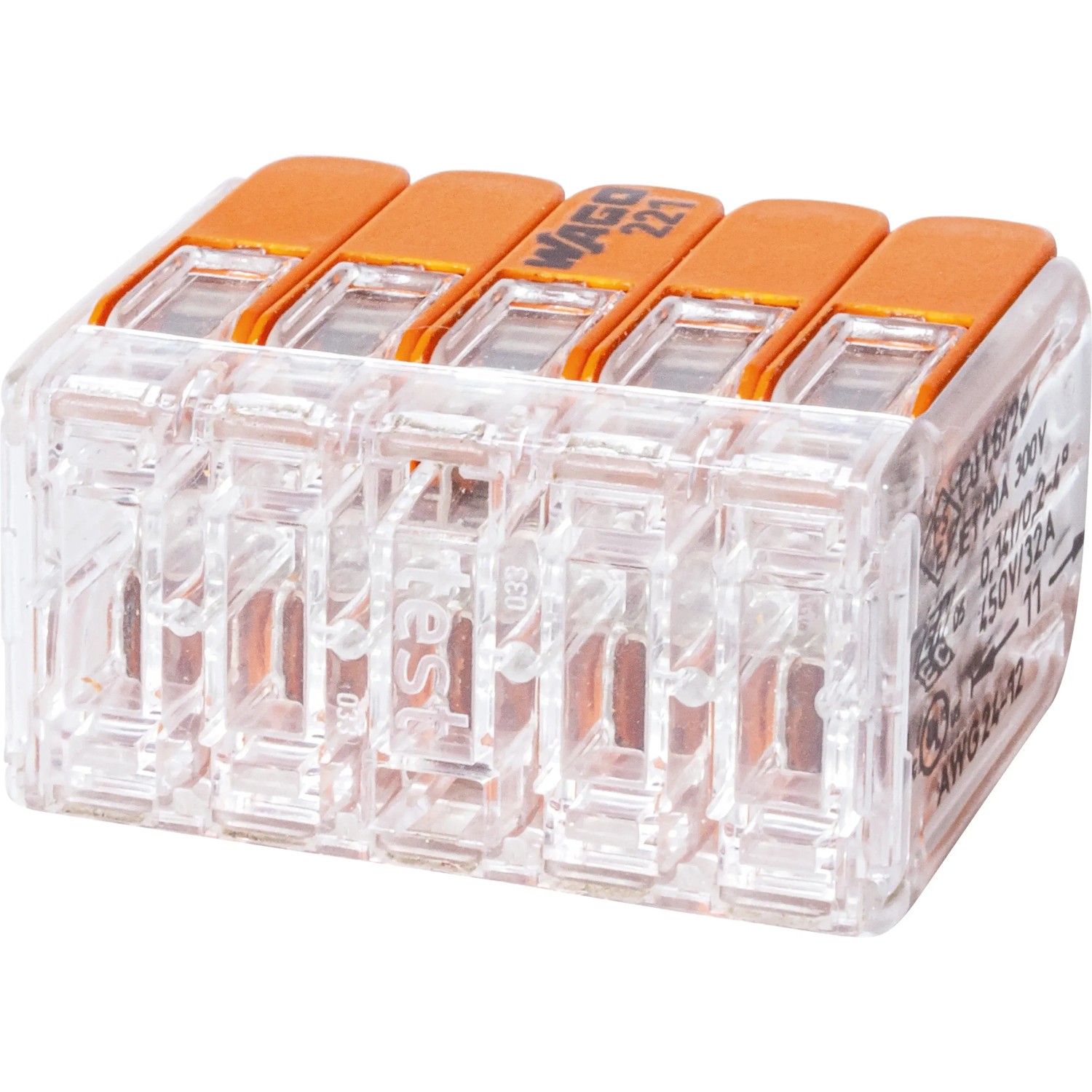

WAGO Páčková spojovací svorka 221, 10 vodičů, max. 4 mm2, 1 ks

Popis výrobku

Číslo výrobku 6922504

Údaje o materiálu
Barva: transparentní
Barva akčního členu: oranžová
Materiálová skupina: llla
Izolační materiál: polykarbonát (PC)
Třída hořlavosti podle UL94: V2
Požární zatížení: 0,132 MJ
Rozměr (š x v x h) 29,8 x 15,8 x 18,3 mm
Hmotnost: 7 g

Údaje o připojení
Celkový počet připojovacích bodů: 10
Celkový počet potenciálů: 1
Připojovací technika: CAGE CLAMP
Způsob ovládání: páčka
Materiály připojitelných vodičů: měď
Jmenovitý průřez: 4 mm2/12 AWG
Plný vodič: 0,2-4 mm2/24-12 AWG
Vícedrátový vodič: 0,2-4 mm2/24-12 AWG
Jemně laněný vodič: 0,14-4 mm2/24-12 AWG
Délka odizolování: 11 mm/ 0,43"
Směr zapojení: boční

Požadavky na prostředí
Teplota okolního vzduchu (provoz): + 85 °C
Označení teploty podle EN 60998: T85

Navrhované hodnoty dle IEC/EN 60664
Kategorie přepětí: II
Stupeň znečištění: 2
Navrhované napětí: 450 V
Návrhové rázové napětí: 4 kV
Jmenovitý proud: 32 A

Navrhované hodnoty podle UL 486C
Skupina použití: C
Jmenovité napětí: 600 V
Jmenovitý proud: 20 A

Páčkové instalační svorky WAGO řady 221
Řada 221, tedy páčkové instalační svorky a veškeré související příslušenství v podobě široké nabídky adaptérů, můstků apod., jsou v dnešní době symbolem univerzální WAGO svorky. A to především pro nekonečnou rozmanitost aplikací, ve kterých se tato svorka všude po světě využívá. Páčková technika umožňuje bez nástrojů opakovaně zapojit i odpojit všechny typy vodičů. Posledním přírůstkem do rodiny svorek 221 je průchozí, nebo jak jí také nazýváme "Inline" svorka.

Technologie budov vyžadují více a více funkcí integrovaných do stále menšího prostoru. Výsledkem je větší množství vodičů určených k napájení a řízení celého systému. Svorka COMPACT řady 221 se hodí zejména na místech, kde se setkávají různé druhy a průřezy vodičů. Mezi typické aplikace v rámci automatizace budov patří připojování svítidel nebo motorů žaluzií a zapojování komunikačních zařízení nebo řídicích jednotek dveří a vrat. V průmyslu se tato WAGO svorka ideálně hodí třeba k zapojování motorů a čerpadel.

Benefity páčkových instalačních svorek WAGO řady 221
- Průřez vodičů - pro všechny typy vodičů různých průřezů do 6 mm2. Menší varianta 221-41x upne vodiče o průřezu od 0,14 do 4 mm2, větší verze 221-61x je určená pro průřezy od 0,5 do 6 mm2. V jedné svorce se mohou setkat i různé druhy a průřezy vodičů.
- Zkušební otvory - testovat lze pomocí dvou zkušebních otvorů na protilehlých stranách, a to i v nainstalovaném stavu. Otvory jsou vhodné pro všechny standardní testovací hroty.
- Jednodušší ovládání - ovládání páčkami je velmi jednoduché, rychlé a vyžaduje výrazně méně síly - bez použití jakéhokoliv nástroje! Postranní prohlubně pak usnadňují přidržování svorky během instalace.
- Certifikace - svorka má celosvětově akceptované atesty jako ENEC, UL, PSE/JET, nebo EAC. Je vhodná pro použití při vyšších teplotách. Provozní teplota v zapojeném stavu je max. 105 °C, provozní teplota při manipulaci je pak max. 85 °C. Díky tomu lze řadu 221 používat např. v osvětlovacích systémech.

Jak používat páčkové instalační svorky WAGO řady 221?
Odizolujte vodič v délce 11 mm (svorky 221-41x) resp. 13 mm (svorky 221-61x). Otevřete pružinu pomocí ovládací páčky a vložte vodič. Zaklapněte ovládací páčku zpět do klidové polohy. Testujte pomocí dvou zkušebních otvorů. Řada 221 klade důraz na snadnou a pohodlnou manipulaci. Osvědčená pružinová technika CAGE CLAMP zaručuje nejen snadnou instalaci bez použití nástroje, ale také trvale bezpečný a spolehlivý kontakt. K manipulaci slouží ovládací páčky, na jejichž otevření/zavření stačí jen malé množství síly.
