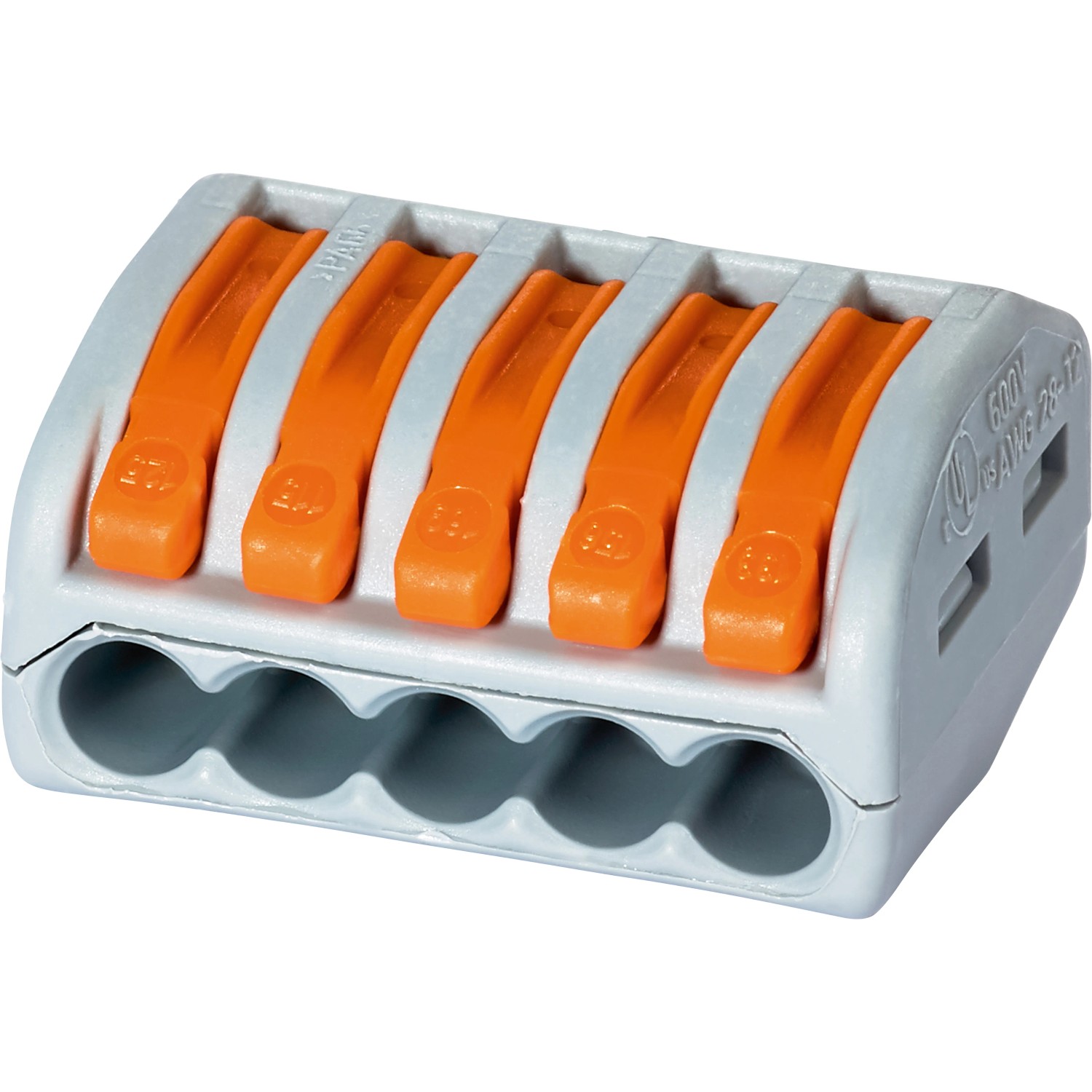

WAGO Páčková spojovací svorka 222, 5 vodičů, max. 4 mm2, 10 ks

Popis výrobku

Číslo výrobku 3854213

Údaje o připojení
Celkový počet připojovacích bodů: 5
Celkový počet potenciálů: 1
Připojovací technika: CAGE CLAMP
Způsob ovládání: páčka
Materiály připojitelných vodičů: hliník, měď
Plný vodič: 0,08-2,5 mm2/28-12 AWG
Vícedrátový vodič: 0,08-2,5 mm2/28-12 AWG
Jemně laněný vodič: 0,08-4 mm2/28-12 AWG
Délka odizolování: 9-10 mm
Směr zapojení: boční
Teplota okolního vzduchu (provoz): +40 °C
Trvalá provozní teplota: 85 °C

Údaje o materiálu
Barva: šedá
Barva akčního členu: oranžová
Třída hořlavosti podle UL94: V0
Požární zatížení: 1,29 MJ
Hmotnost: 6,6 g

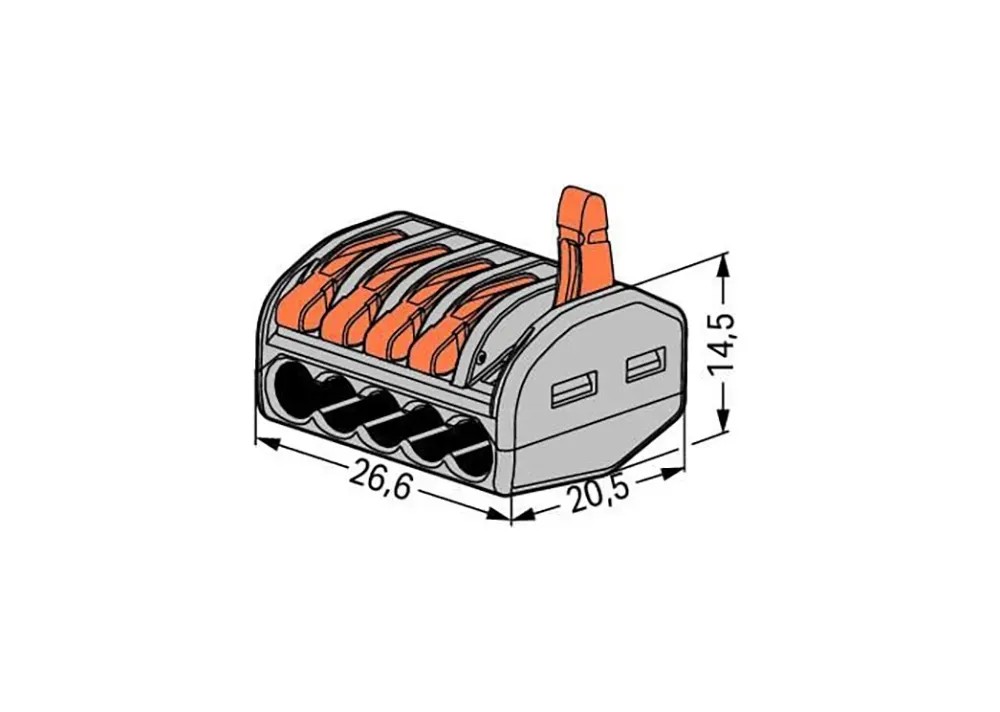

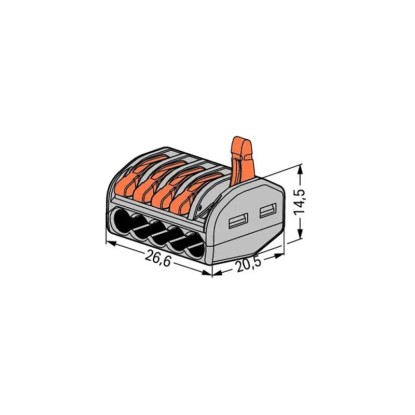

Rozměr (š x v x h): 26,6 x 14,5 x 20,5 mm

Navrhované hodnoty podle IEC/EN 60664, kategorie přepětí II, úroveň znečištění 2
Navrhované napětí: 400 V
Navrhované rázové napětí: 4 kV
Jmenovitý proud: 32 A

Páčkové instalační svorky WAGO řady 222
Tato starší verze je v dnešní době již stále více nahrazována novou svorkou řady 221. I řada 222 však stále nachází své uplatnění především v oblasti elektroinstalací v budovách. Je vyhledávaná především pro svou velkou robustnost navzdory velmi kompaktním rozměrům. Oproti řadě 221 nabízí připojení i nejslabších laněných vodičů (od 0,08 mm2).

Stejně jako inovovaná řada je i páčková svorka 222 vhodná zejména na místech, kde se setkávají různé druhy a průřezy vodičů. V automatizaci budov jde hlavně o připojování svítidel nebo motorů žaluzií a zapojování komunikačních zařízení nebo řídicích jednotek dveří a vrat. V průmyslu se tato WAGO svorka ideálně hodí třeba k zapojování motorů a čerpadel. Svorku také naleznete často na stolech ve vývoji, kde při testování dochází k častému připojování a odpojování vodičů.

Benefity páčkových instalačních svorek WAGO řady 222
- Průřez vodičů - s touto univerzální instalační svorkou propojíte rychle a jednoduše všechny typy vodičů různých průřezů. Tyto dvou-, tří- a pětipólové svorky dokážou upnout jemně laněné vodiče průřezu od 0,08 do 4 mm2 a pevné vodiče s průřezem od 0,08 do 2,5 mm2. Z tohoto širokého rozsahu vyplývají nejrozmanitější možnosti využití - zejména na místech, kde se setkávají různé druhy a průřezy vodičů.
- Zkušební otvor - u svorky řady 222 můžete provádět testování pomocí zkušebního otvoru umístěného na horní straně svorky. Tento zkušební otvor zajišťuje pohodlné testování v různém prostředí a dokonce i v zapojeném stavu. Velikostí je vhodný pro všechny standardní testovací hroty.
- Jednodušší ovládání - ovládání páček (otevírání/ zavírání) je velmi jednoduché a rychlé. Není třeba použití jakéhokoliv nástroje!
- Certifikace - díky velkému množství získaných certifikací můžete tuto instalační svorku využívat celosvětově. S atesty jako ENEC, UL, PSE/JET, nebo EAC jsou tyto nové páčkové svorky od samého počátku připraveny na využití kdekoliv po světě. Svorka je vhodná pro použití při provozní teplotě v zapojeném stavu do 85 °C.

Jak používat páčkové instalační svorky WAGO řady 222?
Odizolujte vodič v délce 9 - 10 mm. Otevřete pružinu pomocí ovládací páčky a vložte vodič. Zaklapněte ovládací páčku zpět do klidové polohy. Testujte pomocí zkušebního otvoru. Využijte možností upevňovacích adaptérů na lištu DIN. Řada 222 klade důraz na snadnou a pohodlnou manipulaci. Osvědčená pružinová technika CAGE CLAMP zaručuje nejen snadnou instalaci bez použití nástroje, ale také trvale bezpečný a spolehlivý kontakt. K manipulaci slouží ovládací páčky.
