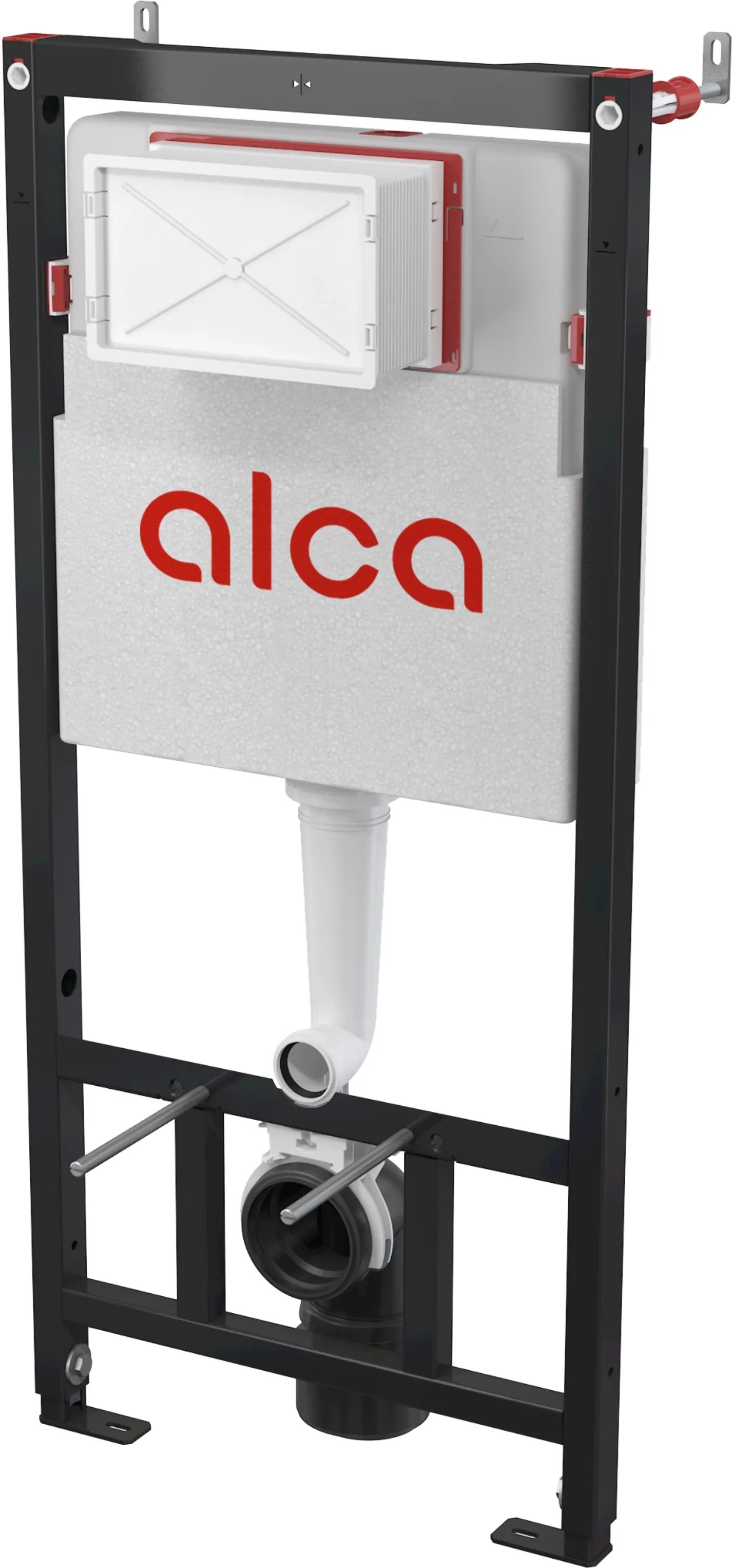

Alcadrain Předstěnový instalační systém AM101/1120 do sádrokartonu

Popis výrobku

Číslo výrobku 6453492

Předstěnový instalační systém pro suchou instalaci. Určeno pro závěsné WC na montáž před nosnou stěnu nebo do sádrokartonové konstrukce. Tento inovovaný předstěnový instalační systém s označením AM101/1120 nahrazuje modelovou řadu A101/1200. Instalace těchto systému je nyní rychlejší a k jejich montáži Vám nyní postačí pouze jeden klíč. Použití pro tloušťku podlah v rozsahu 0 - 200 mm a závěsné WC s připojovací roztečí 180 mm nebo 230 mm.

Vlastnosti:
- Obsahuje dávkovač WC tablet
- Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0 - 200 mm
- Viditelné označení nivelace a středové rysky
- Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0 - 93 mm
- Rohový ventil s možností na napojení na potrubní systém Mepla
- Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
- Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
- Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
- Příprava na připojení držáku s DG1/2" přechodem pro bidetová sedátka a spršky
- Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
- Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
- Duální splachování nezávisle nastavitelné s hygienickou rezervou
- Tiché a rychlé napouštění
- Možnost vestavby oddáleného nebo senzorového splachování
- Kompatibilní se všemi ovládacími tlačítky Alcadrain
- Servisní práce bez použití nářadí
- Přívod vody zezadu/shora uprostřed
- Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
- Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
- Montážní hloubka nastavitelná v rozmezí 20 - 95 mm
- Stavební hloubka 125 mm
- Materiál nosné konstrukce: kov ošetřený práškovou barvou

Obsah balení:
- Nádrž s napouštěcí a vypouštěcí armaturou
- Samonosný rám
- Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2" - 3/8"
- Fixační set: vrut pr. 8 x 60 mm (4 ks), hmoždinka pr. 12 mm (4 ks)
- Fixační set pro uchycení WC mísy: závitová tyč M12 (2 ks), podložky (4 ks), krytka (2 ks), matice (2 ks), chránička závitu (2 ks)
- Koleno odpadu HT 90/90 polyethylen, PE-HD
- Redukce odpadu HT 90/110 polyethylen, PE+HD
- Těsnění přívodu, vývodka polypropylen, vrapová vložka
- Těsnění odpadu, propojka polypropylen, těsnění propojky
- Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
- Kryt servisního otvoru dvoudílný, lze jednoduše zkrátit
- Sada pro vhazování WC tablet

Technické parametry:
- Připojení vody zezadu nebo shora montážními otvory: G1/2"
- Funkční rozsah tlaku vody: 0,05 - 1,6 MPa
- Doporučený rozsah tlaku vody: 0,3 - 0,5 MPa
- Velké spláchnutí: 6 - 9 l
- Malé spláchnutí: 2,5 - 3,5 l
- Standardní nastavení velkého spláchnutí: 6 l
- Standardní nastavení malého spláchnutí: 3 l
- Hygienická rezerva: 3 l
- Objem vody v nádržce: 9 l
- Zátěžová zkouška: 400 kg

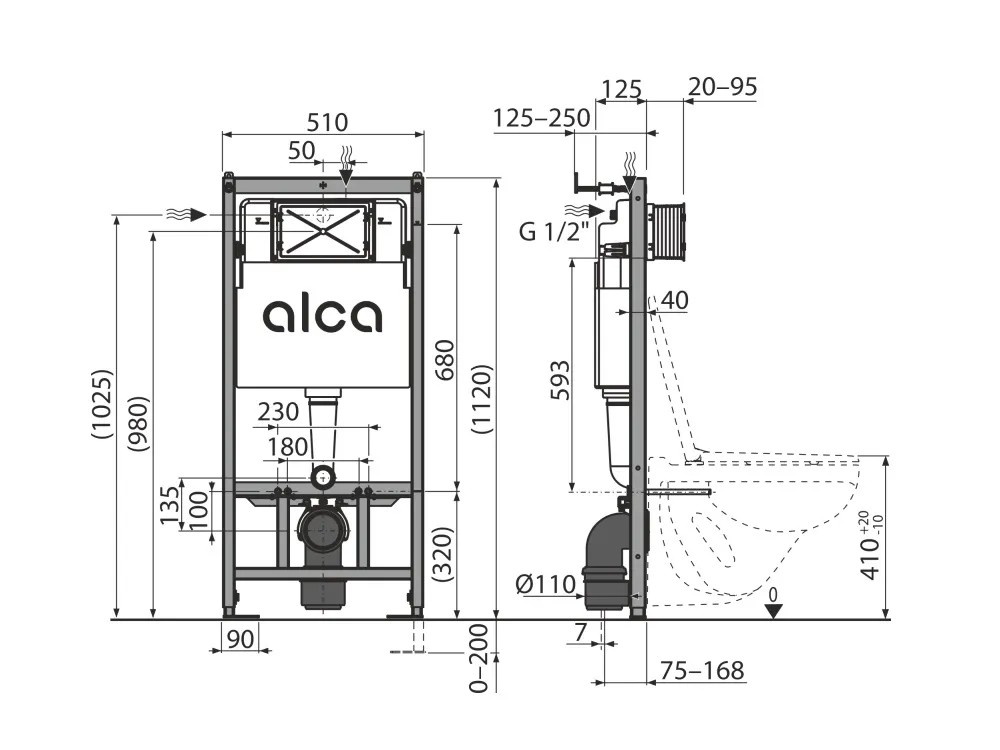

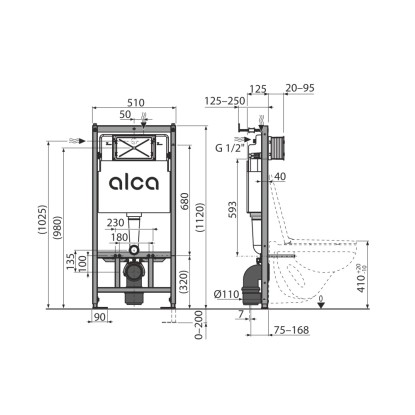

- Rozměry (V x Š x H): 1120 x 510 x 125 mm
